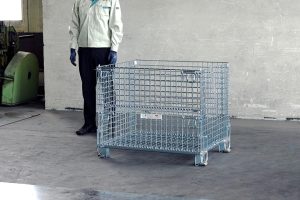

ボックスパレット段積みブラケット付きの折りたたみ方
今回は、ボックスパレット段積みブラケット付きの折りたたみについて紹介します。
段積みブラケットとは、足についたブラケットにより差込口が確保されるため、ボックスパレットを段積みした状態でも手軽かつ安全に移動することができます。
例では一人で作業をしています。複数人で作業をする場合は、左右を分担するなど、人数にあわせて作業箇所を分担してください。
主な対象製品は下記のとおりです。
810-BK
1012L-BK
組み立て方をお調べの方はこちらをご覧ください。
準備すること
パネルを開く工程があります。周囲に十分なスペースを準備してください。
ボックスパレットを扱う際は軍手などで手指を保護し、挟み込ないように注意してください。
ボックスパレット段積みブラケット付きの部品の呼称
組み立てに必要な部品の呼称は以下のとおりです。
①前面パネル
②側面パネル(左右)
③背面パネル
④ハンドル(4個)
ボックスパレット段積みブラケット付きの折りたたみ手順

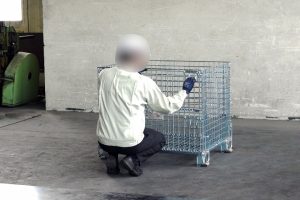

手順1_ハンドルを開く
前面パネルのハンドルを回し開きます(全4か所)。
全てのハンドルを開いた際、前面パネルが倒れかかってくることがあります。
ご注意ください。

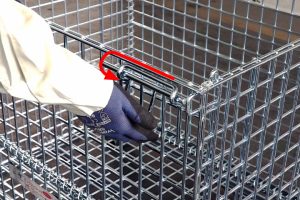

ハンドルを回し上げます。

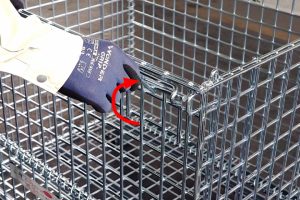

ハンドルを内側にスライドし、突き当たったところで回し下げます。
手順2_前面パネルを開く
前面パネルを手前に開きます。
手順3_側面パネルを畳む

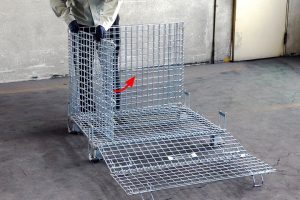

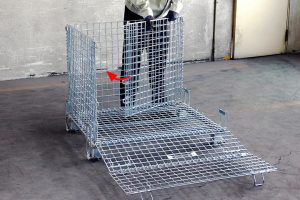

側面パネルを、それぞれ左右、手前に畳みます。
手順4_前面パネルを畳む

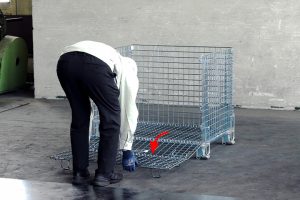

前面パネルを畳みます。

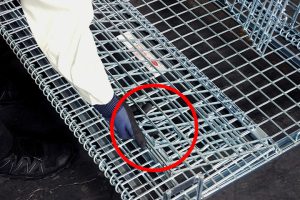

ハンドルが外にはみ出さないよう内側に折りたたみます。
手順5_背面パネルを畳む

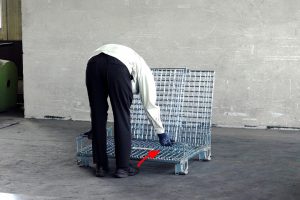

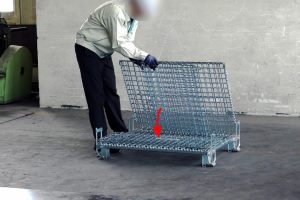

背面パネルを畳みます。
完成
