ボックスパレット(マルチタイプ)を折り畳む
ボックスパレット(マルチタイプ)の折り畳み方を紹介します。
今回は両開きタイプの折り畳み方法です。
例では一人で作業をしています。
複数人で作業をする場合は、左右を分担するなど、
人数にあわせて作業箇所を分担してください。
主な対象製品は以下のとおりです。
ボックスパレット
810M・1012LM・1012EM など
組み立て方をお調べの方はこちらをご覧ください。
ボックスパレット(マルチタイプ)の組み立て方
準備すること
パネルを開く工程があります。周囲に十分なスペースを準備してください。
ボックスパレットを扱う際は軍手などで手指を保護し、挟み込ないように注意してください。

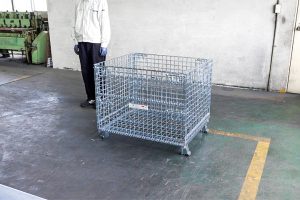

ボックスパレット(マルチタイプ)の部品の呼称
組み立てに必要な部品の呼称は以下のとおりです。
①前面/背面パネル
②側面パネル(左右)
③ハンドル
ボックスパレット(マルチタイプ)の折り畳み手順

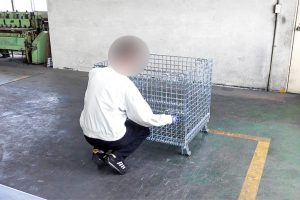

手順１_ハンドルを開く
前面/背面パネルのハンドルを回し開きます(全4か所)。
全てのハンドルを開いた際、前面/背面パネルが倒れかかってくることがあります。
ご注意ください。
ハンドルを回し上げます。
ハンドルを内側にスライドし、突き当たったところで回し下げます。

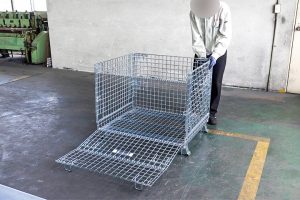

手順２_前面/背面パネルを開く
前面/背面パネルを手前に開きます。
パネルが倒れかからないように注意してください。

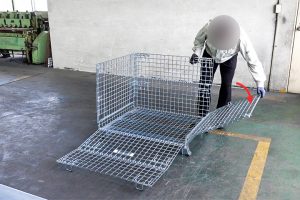

手順３_側面パネルを開く
手順１に従い、反対側の前面/背面パネルのハンドルを操作し、
側面パネルを開きます。
パネルが倒れかからないように注意してください。

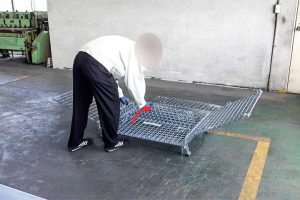

手順４_残った前面/背面パネルと側面パネルを開く
側面パネルが倒れないように押さえながら、手順１に従ってハンドルを操作し、
残った前面/背面パネルと側面パネルを開きます。

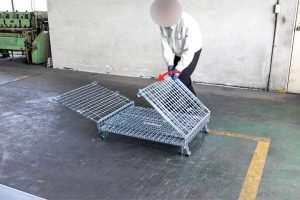

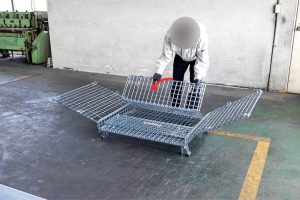

手順５_前面/背面パネルを畳む
両側の前面/背面パネルを、それぞれ二つ折りにして畳みます。

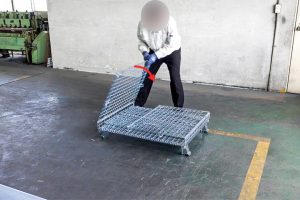

手順６_側面パネルを畳む
両側の側面パネルを畳みます。

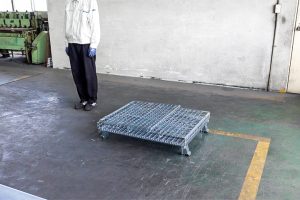

完成
